В мире высокочастотной электроники, где каждый процент эффективности имеет значение, для создания высокоэффективных катушек и трансформаторов часто требуется специальный провод, известный как провод литцендрат. Этот уникальный проводник, состоящий из множества тончайших, изолированных друг от друга жил, позволяет минимизировать потери, вызванные скин-эффектом и эффектом близости. Однако его сложная структура поро …порождает определенные трудности при его обработке и, в частности, при пайке. Нельзя просто взять паяльник и припаять этот провод, как обычный моножильный или многожильный провод в ПВХ-изоляции. Успешное соединение требует понимания его структуры и применения специальных техник.
Почему пайка литцендрата — это вызов? структура и подготовка к работе

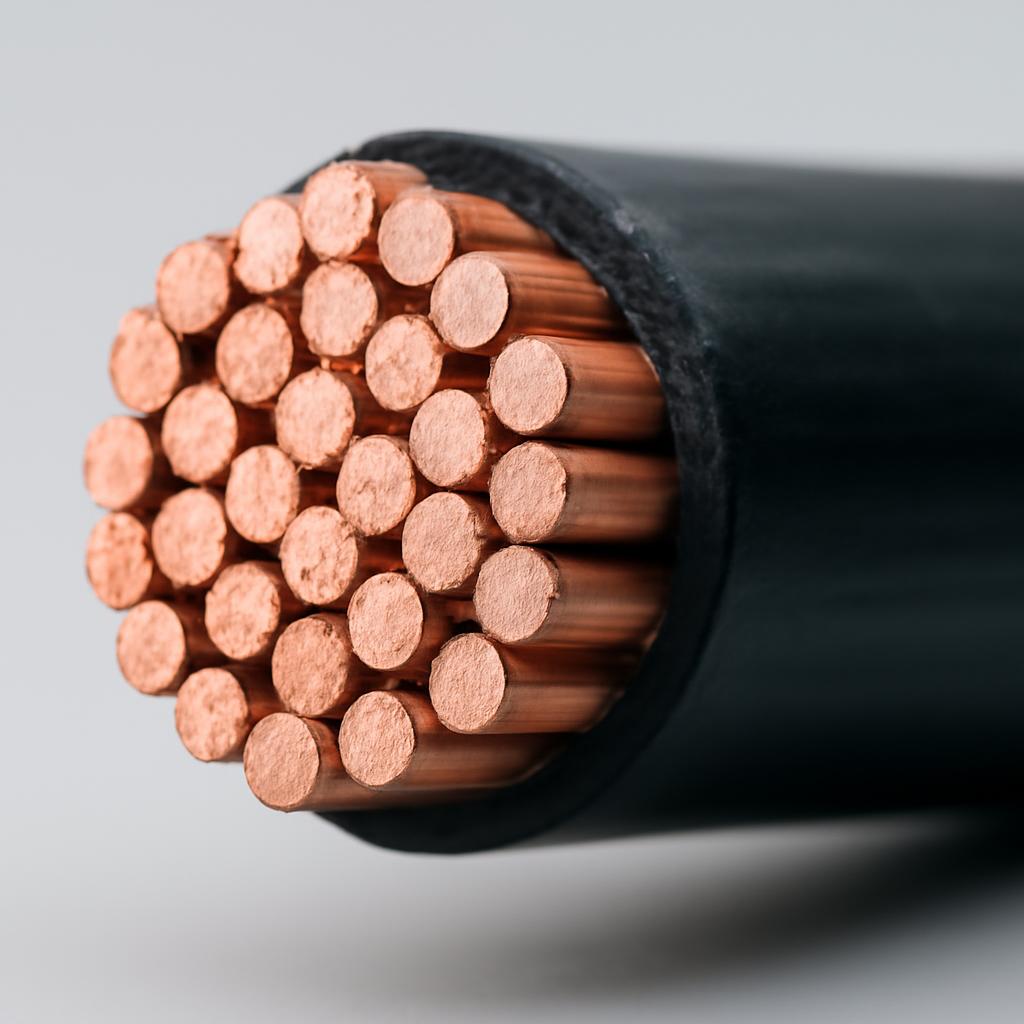

Главный секрет и одновременно главная сложность литцендрата кроется в его конструкции. Он состоит не просто из пучка медных проволок, а из множества (иногда тысяч) тончайших медных жил, каждая из которых покрыта индивидуальным слоем изоляционного лака (эмали). Этот лак предотвращает возникновение коротких замыканий между соседними жилами, заставляя высокочастотный ток равномерно распределяться по всему сечению проводника. Именно эта изоляция и является основным препятствием для пайки, ведь припой просто не сможет смочить и соединить провода, пока она не будет удалена.
Каждая тонкая жила в литцендрате покрыта слоем изоляционного лака, что и является основной сложностью при пайке.
Таким образом, весь процесс пайки литцендрата можно разделить на два ключевых этапа: подготовка (удаление изоляции и лужение) и непосредственно сама пайка. Игнорирование или некачественное выполнение первого этапа неизбежно приведет к неработоспособному, ненадежному соединению, которое может стать причиной отказа всего устройства.
Правильная подготовка конца литцендрата — это не половина дела, а практически вся работа. От качества зачистки изоляции напрямую зависит надежность и долговечность будущего соединения, а также электрические характеристики катушки или трансформатора.
Основные методы удаления изоляции (зачистки)
Выбор метода зачистки напрямую зависит от типа изоляционного покрытия, диаметра жил и количества проводников в пучке. Производители используют различные типы лаков, которые отличаются по своим термическим и химическим свойствам. Прежде чем приступать к работе, желательно ознакомиться со спецификацией вашего провода.
Типы изоляционных покрытий и их особенности:
- Полиуретановые лаки (Класс F, 155°C): Наиболее распространенный и удобный в работе тип. Эта эмаль относится к категории самооблуживающихся — она сгорает без остатка при температуре около 380-450°C, позволяя припою сразу же смочить медь.
- Полиэфиримидные лаки (Класс H, 180°C): Более термостойкие. Требуют либо более высокой температуры для обжига, либо предварительной механической или химической зачистки.
- Полиамидимидные лаки (Класс C, 220°C+): Очень прочные и термостойкие покрытия. Для их удаления практически всегда требуется механическая зачистка или применение агрессивных химических реагентов.
- Дополнительная оплетка: Некоторые виды литцендрата могут иметь внешнюю оплетку из шелка, капрона или других материалов. Ее необходимо удалить механически перед зачисткой эмали с самих жил.
Рассмотрим самые популярные и эффективные способы подготовки литцендрата к пайке.
Механический способ
Самый простой и доступный, но в то же время самый трудоемкий и рискованный метод. Он заключается в соскабливании лака с помощью острого инструмента (скальпеля, канцелярского ножа) или абразивного материала (мелкозернистая наждачная бумага). Для этого конец литцендрата плотно скручивают, чтобы жилы держались вместе, и аккуратно, без сильного нажима, соскабливают лак со всех сторон. После зачистки провод необходимо тщательно очистить от пыли и обезжирить.
Плюсы: Не требует специального оборудования.
Минусы: Очень высокий риск обрыва тонких жил, сложность обеспечения зачистки 100% проводников, крайне неэффективен для проводов с большим количеством жил.
Термический способ (обжиг)
Этот метод предполагает выжигание лаковой изоляции в пламени. Для этого можно использовать спиртовую горелку, газовую мини-горелку или, в крайнем случае, зажигалку. Конец провода на короткое время вносят в самую горячую часть пламени. После того как лак сгорит, на жилах образуется нагар (сажа), который необходимо аккуратно счистить щеткой или протереть ветошью, смоченной в спирте.
Важно не перегреть провод! Длительное воздействие пламени приводит к сильному окислению и отжигу меди, делая ее хрупкой и ухудшая паяемость. Метод требует сноровки и контроля.
После обжига и очистки проводник необходимо немедленно обработать активным флюсом и залудить паяльником.
Химический способ
Данный метод основан на растворении лаковой изоляции специальными химическими составами. В качестве растворителей могут выступать концентрированная муравьиная или ортофосфорная кислота, а также специализированные промышленные смывки для эмальпроводов. ВНИМАНИЕ: работа с кислотами и агрессивными растворителями требует строжайшего соблюдения техники безопасности!
- Работу проводить только в хорошо проветриваемом помещении или под вытяжкой.
- Использовать средства индивидуальной защиты: химически стойкие перчатки, защитные очки или маску.
- Конец литцендрата погружается в реагент на время, указанное в инструкции (обычно от нескольких секунд до нескольких минут).
- После размягчения или полного растворения лака провод извлекается, тщательно промывается (часто с нейтрализацией, например, в растворе соды) и просушивается.
Этот способ позволяет удалить изоляцию наиболее деликатно, не повреждая сами медные жилы, но является самым опасным и технологически сложным для домашнего применения.
Технологии пайки литцендрата: от простого к профессиональному
После того как изоляция удалена одним из вышеописанных способов, казалось бы, можно приступать к обычной пайке. Однако существует более технологичный и надежный подход, который объединяет процесс удаления эмали и лужения в одну операцию. Этот комбинированный метод является предпочтительным для большинства типов литцендрата, особенно с самооблуживающейся полиуретановой изоляцией, и позволяет достичь наилучшего результата.
Комбинированный метод: зачистка и лужение в один шаг
Суть метода заключается в использовании высокой температуры, которая одновременно сжигает лаковую изоляцию и позволяет припою моментально смочить и соединить очищенные медные жилы. Для этого требуется либо специальное оборудование, либо достаточно мощный паяльник.
Способ 1: использование тигельной паяльной ванны (профессиональный подход)
В промышленных условиях для лужения концов литцендрата и других эмальпроводов используют тигельные паяльные ванны. Это небольшое устройство, представляющее собой емкость (тигель) с расплавленным припоем, температура которого поддерживается на заданном уровне (обычно 400-480°C). Процесс выглядит следующим образом:
- Конец литцендрата предварительно скручивается и обрабатывается активным флюсом.
- Подготовленный конец провода на несколько секунд погружается в ванну с расплавленным припоем.
- Высокая температура мгновенно сжигает эмаль, а флюс обеспечивает идеальное смачивание. Припой проникает вглубь пучка, надежно соединяя все жилы.
- После извлечения из ванны конец провода оказывается идеально залуженным и готовым к дальнейшей пайке.
Этот метод обеспечивает максимальную скорость и повторяемость результата, но требует наличия специализированного оборудования.
Способ 2: пайка мощным паяльником — «метод капли» (доступно каждому)
К счастью, добиться аналогичного результата можно и в домашних условиях, используя обычный, но достаточно мощный паяльник (от 80 Вт и выше, идеально — паяльная станция с регулировкой температуры). Маломощные паяльники на 25-40 Вт для этой задачи не подходят, так как они не смогут обеспечить необходимую тепловую мощность для быстрого прогрева всего пучка жил.
Ключ к успеху — достаточная тепловая мощность. Маломощный паяльник, соприкасаясь с массой холодного провода, мгновенно остынет и не сможет прогреть пучок до температуры сгорания эмали, что приведет к холодной пайке и неполному контакту.
Пошаговая инструкция по пайке «методом капли»:
- Подготовка. Зачистите внешнюю оплетку (шелк, капрон), если она есть. Плотно скрутите жилы на конце литцендрата, чтобы они образовали единый жгут.
- Нагрев паяльника. Установите на паяльной станции температуру в диапазоне 380-450°C. Жало паяльника должно быть чистым и хорошо залуженным.
- Формирование «капли». Наберите на жало паяльника обильное количество припоя (например, ПОС-61), чтобы образовалась большая расплавленная капля.
- Добавление флюса. Нанесите каплю активного флюса (например, ЛТИ-120, Ф-38Н или аналогичного) прямо на каплю припоя на жале или обильно смочите им конец литцендрата.
- Погружение. Аккуратно погрузите скрученный конец литцендрата в эту кипящую каплю припоя с флюсом. Вы услышите характерное шипение и увидите небольшой дымок — это сгорает лаковая изоляция.
- Выдержка. Удерживайте провод в капле в течение 3-10 секунд (время зависит от толщины провода и типа изоляции), слегка поворачивая его, чтобы обеспечить равномерный прогрев и лужение со всех сторон.
- Завершение. Аккуратно извлеките провод из капли. Он должен быть полностью покрыт ровным и блестящим слоем припоя.

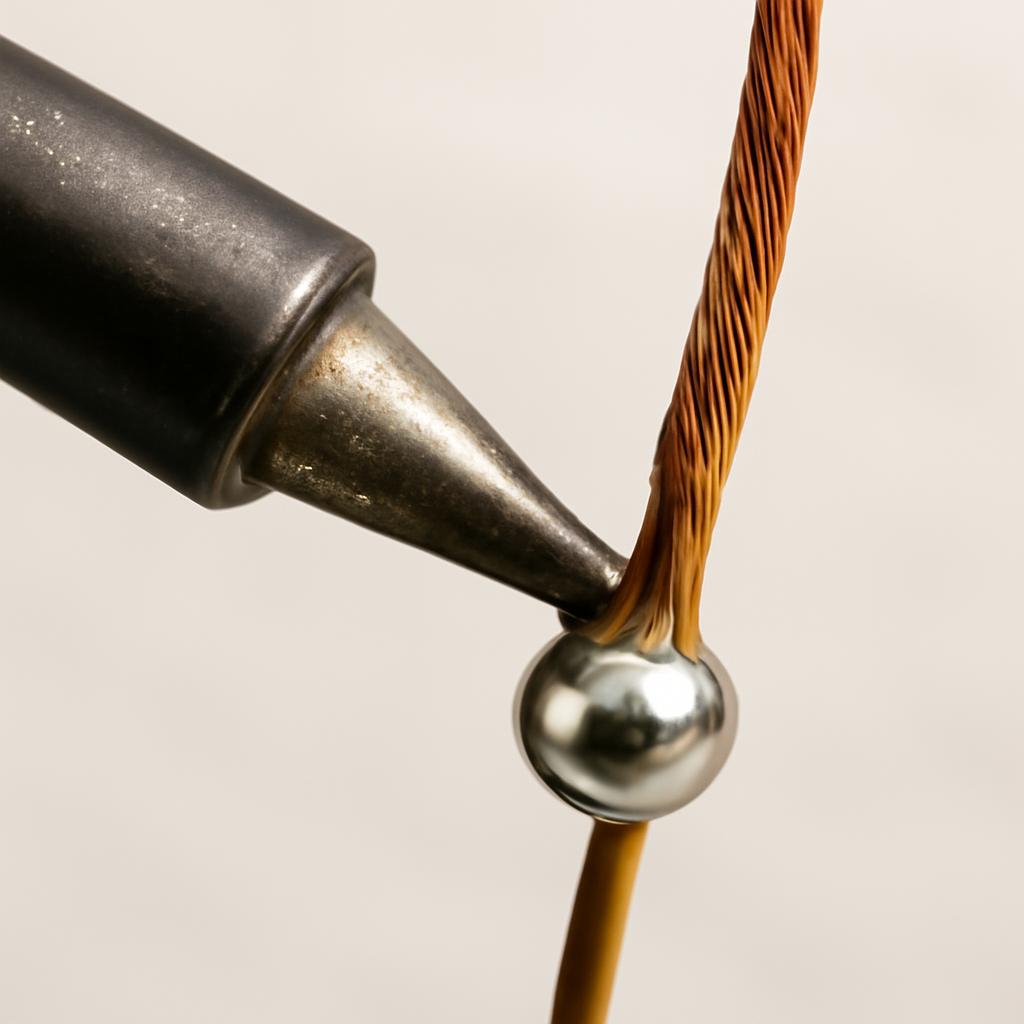

Погружение конца литцендрата в большую каплю припоя с активным флюсом на жале паяльника — самый эффективный способ для домашнего использования.
После того как конец литцендрата успешно залужен, его дальнейшая пайка к контактной площадке на плате или клемме ничем не отличается от пайки обычного многожильного провода. Важно лишь помнить, что после пайки с использованием активных флюсов место пайки необходимо тщательно очистить от их остатков с помощью спирта или специальных смывок, чтобы избежать коррозии в будущем.
Сравнительная таблица методов подготовки и пайки литцендрата
Для наглядности сведем все рассмотренные методы в единую таблицу, чтобы вы могли выбрать наиболее подходящий для вашей задачи.
Метод подготовки и пайки Скорость Надежность соединения Безопасность Требования к оборудованию Особенности Механическая зачистка + Пайка Низкая Низкая Высокая Скальпель, паяльник Высокий риск обрыва жил, неполная зачистка. Термический обжиг + Пайка Средняя Средняя Низкая Горелка, паяльник, флюс Риск пережога и окисления меди, требует сноровки. Химическая зачистка + Пайка Средняя Высокая Очень низкая Кислоты, СИЗ, паяльник Опасно, требует нейтрализации остатков реагента. Пайка в ванне/капле припояВысокаяОчень высокаяСредняяМощный паяльник/ванна, активный флюсРекомендуемый метод. Требует хорошей вентиляции.
Идеально залуженный конец литцендрата выглядит как монолитный, блестящий конус, где припой полностью пропитал и объединил все жилы без исключения. Если вы видите отдельные, не смоченные припоем волоски, значит, процесс лужения был проведен некачественно.
Выбор правильных материалов и инструментов: залог успеха
Даже самая совершенная техника пайки не даст желаемого результата, если использовать неподходящие инструменты и расходные материалы. Работа с литцендратом предъявляет повышенные требования к оборудованию и, в особенности, к химии — флюсам и припоям. Давайте подробно разберем, что должно быть на рабочем столе у мастера, чтобы соединение получилось не только красивым, но и электрически безупречным.
Паяльное оборудование: мощность решает всё
Как уже упоминалось ранее, ключевой параметр паяльника для работы с литцендратом — это его мощность. Забудьте про маломощные 25-ваттные паяльники, они здесь бессильны. Вам потребуется инструмент, способный быстро передать большое количество тепла.
- Мощность: Минимально рекомендуемая мощность — 80 Вт. Оптимальным выбором будет паяльная станция мощностью 100-120 Вт с возможностью точной регулировки температуры. Это позволит не только быстро сжигать эмаль, но и поддерживать стабильную температуру жала при контакте с массивным пучком провода.
- Тип жала: Для метода «капли» лучше всего подходят жала с большой теплоемкостью и плоской поверхностью, способной удержать расплавленный припой. Идеальные варианты — «клин» (chisel), «мини-волна» (mini-wave) или «топорик» (hoof). Тонкое коническое жало для этой задачи подходит плохо.
- Температурный режим: Для самооблуживающихся проводов на полиуретановой основе рабочая температура должна быть в диапазоне 380-450°C. Более низкая температура не позволит эмали сгореть полностью, а чрезмерно высокая приведет к сильному окислению меди и припоя.
Не экономьте на мощности паяльника. В данном случае это не вопрос скорости работы, а принципиальная возможность выполнить задачу качественно. Слабый паяльник просто не сможет создать и удержать необходимый тепловой режим.
Припой: классика против современности
Выбор припоя также играет важную роль. Сегодня на рынке представлены как традиционные свинцово-оловянные, так и бессвинцовые припои.
Для пайки литцендрата, особенно в любительских условиях, предпочтительнее использовать классический свинцово-оловянный припой марки ПОС-61 или его импортные аналоги (Sn63Pb37). У него несколько преимуществ:
- Более низкая температура плавления (около 183°C), что облегчает процесс лужения.
- Лучшая смачиваемость и текучесть, что позволяет припою легче проникать вглубь пучка жил.
- Формирование более пластичного и надежного соединения.
Бессвинцовые припои (SnAgCu) требуют более высоких температур (217-227°C), они хуже смачивают поверхности и формируют более хрупкие пайки. Работать с ними при пайке литцендрата значительно сложнее. Однако при работе с ПОС-61 необходимо помнить о токсичности свинца и обязательно использовать хорошую вытяжную вентиляцию.
Флюс: секретный ингредиент успешной пайки
Если мощность паяльника — это «грубая сила», то флюс — это «интеллект» процесса. При пайке литцендрата его роль многократно возрастает. Обычная сосновая канифоль или флюсы на ее основе (СКФ, ЛТИ-1) здесь практически бесполезны. Они не обладают достаточной активностью, чтобы справиться с продуктами горения эмали и быстро очистить поверхность меди.
Для этой задачи необходимы активные флюсы. Они содержат компоненты (часто кислоты или их соли), которые агрессивно удаляют не только оксиды, но и остатки сгоревшего лака, обеспечивая идеальное сцепление припоя с медью.
Тип флюса Примеры марок Активность Эффективность для литцендрата Требование к отмывке Нейтральные (канифольные) Канифоль, ЛТИ-1, СКФ Низкая Очень низкая (не рекомендуется) Желательна Среднеактивные (безотмывочные) Efd Flux-plus, RMA-223 Средняя Удовлетворительная (для тонких проводов) Рекомендуется Активные (водосмываемые/спиртосмываемые)ЛТИ-120, Ф-38Н, Ф-64, ТАГСВысокаяОтличная (рекомендуется)Обязательна!Специальные (на основе кислот) Паяльная кислота (хлорид цинка), ортофосфорная кислота Очень высокая Высокая (с риском повреждения) Обязательна, с нейтрализацией
Критически важно помнить: высокая активность флюса означает высокую коррозионную активность его остатков. После пайки с использованием активных флюсов (ЛТИ-120, Ф-38Н и др.) место соединения и окружающую область платы необходимо тщательно промыть изопропиловым или этиловым спиртом, специальными смывками или водой (для водосмываемых флюсов), чтобы избежать медленной коррозии пайки и проводников под напряжением.
Таким образом, идеальный набор для пайки литцендрата — это паяльная станция на 100 Вт с жалом типа «клин», свинцово-оловянный припой ПОС-61 и активный спиртосмываемый флюс ЛТИ-120. Этот комплект гарантирует предсказуемый и качественный результат.
Типичные ошибки и советы экспертов: как избежать неудач
Даже при наличии правильных инструментов и материалов, процесс пайки литцендрата полон подводных камней. Новичок, да и опытный мастер, может столкнуться с проблемами, которые сведут на нет все преимущества этого уникального провода. Рассмотрим самые распространенные ошибки и способы их предотвращения.
Ошибка №1: недостаточный прогрев
Это, пожалуй, самая частая проблема. Использование маломощного паяльника или слишком низкая температура приводят к тому, что эмаль сгорает не полностью, а припой не может смочить все жилы. В результате получается так называемая «холодная пайка» — соединение выглядит цельным, но на самом деле контакт есть лишь у внешних жил пучка. Такое соединение имеет высокое сопротивление, низкую механическую прочность и не выполняет своей функции, особенно на высоких частотах.
Совет эксперта: Перед основной пайкой всегда проводите тест на отрезке провода. Убедитесь, что ваш паяльник способен за 5-10 секунд полностью залудить весь пучок жил, превратив его в монолитный блестящий конус. Если этого не происходит — увеличивайте температуру или меняйте паяльник на более мощный.
Ошибка №2: игнорирование отмывки активного флюса
Многие пренебрегают финальной очисткой места пайки, особенно если соединение сразу заработало. Это бомба замедленного действия. Остатки активных флюсов гигроскопичны (впитывают влагу из воздуха) и со временем вызывают электрохимическую коррозию. Через несколько недель или месяцев пайка может позеленеть, а тонкие жилы литцендрата просто отгнить, что приведет к отказу устройства.
Совет эксперта: Возьмите за правило: использовали активный флюс — обязательно отмойте плату. Используйте ватную палочку или жесткую кисточку, смоченную в изопропиловом спирте, и тщательно прочистите место пайки и область вокруг него до полного удаления липких остатков флюса.
Ошибка №3: перегрев провода
Обратная сторона медали — чрезмерное усердие. Слишком высокая температура (выше 480°C) или слишком долгое время пайки могут «сжечь» не только эмаль, но и саму медь. Пережженная медь становится хрупкой, темнеет и очень плохо смачивается припоем. Кроме того, сильный перегрев может повредить изоляцию на соседних, нетронутых участках провода, что приведет к межвитковому замыканию в катушке.
Совет эксперта: Найдите «золотую середину». Начните с температуры 380-400°C и постепенно увеличивайте ее, если лужение происходит слишком медленно. Процесс не должен занимать более 10-15 секунд. Если за это время залудить провод не удалось, проблема скорее в мощности паяльника или активности флюса, а не в недостатке температуры.
Ошибка №4: неплотная скрутка жил перед лужением
Если перед погружением в каплю припоя жилы не скрутить в плотный жгут, они останутся «распушенными». В этом случае припой покроет только внешние жилы, а внутрь пучка не проникнет. В результате вы получите красивую с виду, но абсолютно неработоспособную «корзинку» из залуженных внешних и изолированных внутренних проводников.
Совет эксперта: Перед лужением всегда плотно скручивайте кончик литцендрата пальцами или пинцетом. Это обеспечит хороший тепловой контакт между всеми жилами и поможет капиллярному эффекту «затянуть» расплавленный припой вглубь пучка.
Основные причины неудачной пайки литцендрата
На диаграмме ниже наглядно представлены наиболее частые факторы, приводящие к некачественному соединению при работе с литцендратом. Анализ этих причин поможет вам сосредоточиться на ключевых аспектах процесса и избежать ошибок.
Часто задаваемые вопросы (FAQ)
Можно ли паять литцендрат обычным паяльником на 40 ватт?
Теоретически, если литцендрат очень тонкий (состоит из малого числа жил), это возможно, но крайне не рекомендуется. Основная проблема 40-ваттного паяльника — недостаточная тепловая мощность. Он не сможет быстро прогреть весь пучок жил до температуры сгорания эмали, особенно при контакте с платой. В результате вы получите некачественное, ненадежное соединение. Для гарантированного результата рекомендуется использовать паяльник мощностью от 80 Вт и выше.
Почему после пайки соединение получилось матовым и зернистым, а не блестящим?
Матовый и зернистый вид пайки — классический признак «холодной пайки». Это происходит по нескольким причинам: недостаточный прогрев соединяемых деталей, использование неподходящего (неактивного) флюса, либо движение деталей в момент кристаллизации припоя. В случае с литцендратом, наиболее вероятная причина — недостаточная температура или мощность паяльника. Такое соединение необходимо полностью распаять, очистить поверхности и повторить пайку, обеспечив должный прогрев.
Обязательно ли смывать остатки флюса ЛТИ-120 после пайки?
Да, обязательно. Флюс ЛТИ-120 относится к категории активных флюсов. Его остатки содержат компоненты, которые при контакте с влагой из воздуха вызывают коррозию меди и других металлов. Если не смыть флюс, со временем паяное соединение может разрушиться, а на печатной плате могут образоваться токопроводящие «мостики», ведущие к сбоям в работе устройства. Для смывки лучше всего использовать изопропиловый или этиловый спирт.
Чем принципиально отличается литцендрат от обычного многожильного провода в ПВХ-изоляции?
Принципиальное отличие в том, что в обычном многожильном проводе все медные жилы имеют между собой электрический контакт и покрыты только общей внешней изоляцией. В литцендрате же каждая тончайшая жила покрыта индивидуальным слоем изоляционного лака (эмали). Это сделано для борьбы со скин-эффектом на высоких частотах. Из-за этой индивидуальной изоляции литцендрат нельзя паять как обычный провод без предварительного удаления эмали с каждой жилы.
Как проверить качество пайки литцендрата?
Качественная пайка литцендрата оценивается по нескольким критериям. Визуально: залуженный конец провода должен быть монолитным, полностью пропитанным припоем, блестящим, без видимых отдельных несмоченных жил. Место пайки должно иметь гладкую, вогнутую поверхность (галтель). Механически: попробуйте слегка потянуть провод — он не должен отрываться от платы. Электрически: с помощью мультиметра в режиме измерения сопротивления убедитесь в наличии надежного контакта (сопротивление должно быть близко к нулю). Для катушек индуктивности также важен замер добротности (Q-фактора), который при плохой пайке резко снижается.
Заключение
Пайка литцендрата, на первый взгляд сложная задача, на деле оказывается вполне выполнимой при соблюдении правильной технологии. Ключ к успеху лежит не в сложности, а в аккуратности и использовании подходящих инструментов: мощного паяльника, активного флюса и правильного припоя. Освоив комбинированный метод лужения в капле припоя, вы сможете создавать надежные и долговечные соединения, полностью раскрывая потенциал этого высокочастотного провода.
Всегда помните о трех китах качественного соединения: достаточная тепловая мощность для мгновенного сжигания эмали, химическая активность флюса для идеальной очистки поверхности и обязательная последующая отмывка для долговечности. Не пренебрегайте тренировкой на ненужных отрезках провода — это сэкономит вам время и нервы в будущем. Теперь, вооружившись этими знаниями, вы готовы справиться с этой задачей. Не бойтесь экспериментировать, и вы убедитесь, что качественная пайка литцендрата — это доступный навык, который откроет для вас новые горизонты в конструировании высокочастотных устройств. Успешных вам проектов!
